產品描述

美國GE通用電氣USM Vision焊縫探傷儀

-----讓 焊 縫 檢 測 流 程 更 合 理 ， 確 保 高 效

USM Vision—高效、簡單的焊縫檢測方案

傳統的膠片射線技術在很長的一段時間因為其提供可靠，易于理解且可以存 檔的檢測結果而倍受青睞。然而，膠片射線技術伴隨著一些不可避免的限 制，比如安全方面的考慮、化學品儲存、廢棄物處理、膠片沖洗時間較長以 及膠片存檔。超聲檢測技術不受上述任何一個約束限制，尤其是新的超聲相控陣和TOFD 技術，不僅沒有以上限制，而且能夠提供更加可靠、可以存檔的檢測結果。 USMVision將先進的超聲相控陣與TOFD技術完美結合在一起，可替代管道環 焊縫射線檢測。

	特征
	傳統通道，TOFD，16/64 或者16/128 相控陣，實時校正的扇形圖像，存儲所有A掃描 通過兩個軌跡球方便控制 對于未經培訓的操作員而言同樣易于使用 26.5cm(10.4寸) 1024×768高分辨率的彩色觸摸屏 重量僅為4千克(8.8磅) 支持電池熱插拔更換以滿足操作要求 堅固耐用，橡膠機架，IP54 現代個人電腦接口，包括通用USB接口，以太網，無線連接 USM Vision可以操作IPC和分析軟件 運輸箱 用于指定管道范圍和檢測規范相關的探頭和楔塊 數據分析和生成報告的軟件Rhythm Review 4.2， 兼容Windows7(32-64)， 數據格式為 工業標準通信DICONDE格式 可選擇存檔、共享和高級報告功能等Rhythm功能模塊 USM Vision尤其適用于直徑73mm(2.875”)至1219mm(48”), 厚度 6mm(1/4”) 至50mm(2”)的碳鋼  及不銹鋼 管道環焊縫檢測

USM Vision的明顯優勢在于：沒有射線輻射影響其它部門工 作，提高工效，滿足緊迫工期要求的同時，將檢測預算優化。降低由于工期緊迫所帶來的壓力：由于USM Vision是一個超 聲焊縫檢測方案，不同于傳統射線檢測技術，不需要花費長時間 膠片布置及膠片沖洗時間，由于檢測結果的評估速度加快，可以 現場得出檢測結論。這樣確保了檢測效率的顯著提高。除此之 外，由于沒有伴生的輻射危害，當進行檢測的時候沒有必要停止 焊接操作，消除了工作環境限制，從而節省了時間和成本。

1、檢測要求簡化：由于可以很方便將檢測設備移動到指定位置,避免了傳統射線檢測中要求將待檢部件搬運至指定的區域進行檢 測。檢測的靈活性也得到很大提高。

2、降低運營成本：由于無需膠片和化學藥品，以及USMVision高效簡單的解決方案使你獲取更多經濟收益，降低檢測成本。

3、更方便的團隊協作工作：和要求對直接檢測區域進行屏蔽的射 線檢測不同，其他的施工任務，比如焊接和修復可以在使用USMＶision進行超聲檢測的同時進行。

4、可靠的，與規范兼容的檢測數據：所有準確且可靠的檢測數 據與普遍認可的世界規范與標準兼容。

6、業務遍及全球：USM Vision享受GE全球網絡的支持，即對您進 行焊縫檢測操作的支持與援助隨處可得。

應用領域 USM Vision將國際規范和標準融于一體， 使超聲相控陣和TOFD技術的應用更加簡單。 優化檢測技術人員配置 提高生產效率 減少目前焊縫射線檢測的限制 減少超聲焊縫檢測的復雜度		物理規格： 頂長：367mm(14.44”) 底長：310mm(12.2”) 寬：250mm(9.84”) 高：60至100mm不等(2.36” 到3.93”)

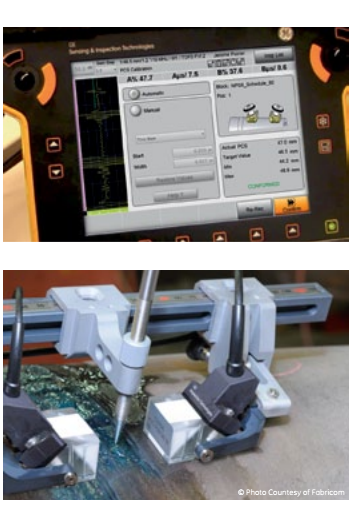

USM Vision管道環焊縫全新檢測方案 USM Vision提供了一種完整的焊縫檢測方案，包括： 用于創建檢測方案及自動生成UT設置的IPC軟件。 用戶可以將自己的檢測規范融于檢測方案中， 自動生成檢測計劃文件。		一個帶編碼器的手動TOFD和相控陣掃查器包括： 帶磁輪手持式固定架 可用于各種管徑的固定鏈條 帶有探頭位置和中線位置指示的固定架， TOFD和相控陣探頭楔塊固定器
