產品描述

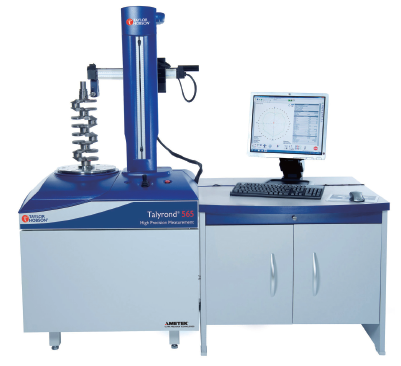

Talyrond 565圓柱度儀

Talyrond 565是的Talyrond 365的新全面升級版本。比上一代圓柱度儀測量范圍更大，精確度更高，全世界范圍內了單純的圓度測量觀念，第*次在圓度測量領域中引入同時測量圓度、粗糙度、輪廓的功能。6種系統可供您的不同需求來進行選擇，并可選擇自動或者手動調心調平。Talyrond 565對于國際標準具有完全可溯源性。配合**的分析軟件，使這款產品變的更加強大，處理和測量圓度參數、圓柱度參數和直線度參數時游刃有余，是業內受歡迎的測量系統。

   ? 自動傳感器校準
   ? 自動調心調平
   ? 高精度空氣軸承主軸精度 +/- 0.015 um
   ? 傳感器分辨率 0.3 nm
   ? 300mm、 500mm、1000mm或者1200mm垂直立柱軸

?主要特性： ■全自動標定-傳感器自動標定; ■全自動調心、調平-Taylor-Hobson的三點運動學支撐結構， ■自動校正工件改善測量重復性; ■全自動跟蹤模式-對于不同心元件可節約夾具成本; ■全自動測量循環-全自動操作過程; ■全方位的自動程序測量 ■同時實現圓度、粗糙度輪廓與三維形貌的全自動測量與分析; ■全自動三維繪制-通過圓柱度繪制分析，加速研發進程 ■的制造流程仿真測量，全面再現生產過程 ■全面的分析功能:圓度、圓柱度、垂直直線度、水平直線度、   平行度、垂直度、平面度、同心度、偏心度、同軸度、   諧波分析、公差、圓柱映射、局部圓度、局部平面測量等; ■校準程序和校準球，可校正輪廓測量中的測針弧形誤差; ■主軸精度再提高(0.02 um→0.015 um); ■傳感器分辨率再提高(1nm→0.3 nm) ; ■可程序化測量速度再提升; ■可選配粗糙度(Roughness)和形狀(Contour)等分析功能。

除了精確的玻璃刻度尺和所有軸上的精確運動控制之外，Talyrond 565還具有很高的數據密度和較低的儀器噪音，從而使得可以檢查關鍵幾何特征上出現的表面紋理細節。 測量能力的增強不僅體現在對制造過程的控制，還有對功能性能的分析。

Talyrond565 TAYLOR圓度儀應用領域：

        航空，航天和造船等行業
        機床，軸承和汽車零部件等制造業

主要技術規格

?大測量重量: 75 Kg。
?大測量高度:可選擇300 mm、500 mm、1000mm、1200mm多種不同立柱高度。
?大測量直徑: 0 400 mm(可擴展至485 mm)。
?徑向極限誤差: +(0.015+0.0003xH)μm

 (H為工作臺上方的高度，單位mm，1-50UPR 濾波器)。
?分辨率: 0.3 nm。
?數據點數(可選擇) :多18,000個。
?多個選項功能備選:活塞測量、盤厚、壁厚、速率、諧波、輪廓軟件、3D分析軟件、環形表面光潔度、表面粗糙度、RTA分析、凹槽分析等。
