美國GE通用電氣 USM 32X系列探傷儀
- 產品編號 : USM 32X

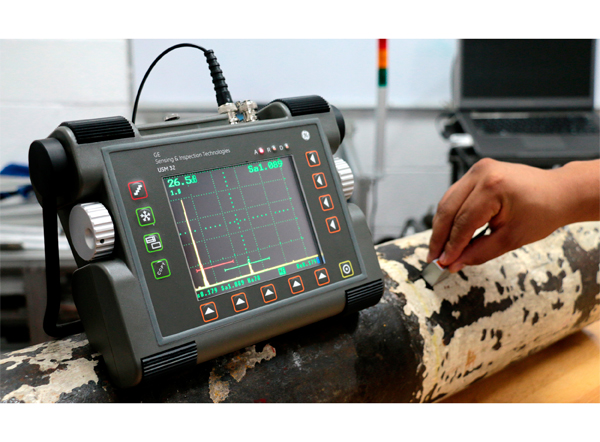

- USM 32X B 和 USM 32X L 體積小巧，性能優越。在人機工程學和功能之間達到了良好的平衡，是日常檢測測應用的簡便解決方案。 兩種型號各自的應用環境： 根據您的需要選擇合適的型號。 USM 32X B 適用于全部標準應用 USM 32X L 適用于檢測大工件和強聲波衰減特性的材料
- 詢價
產品描述
根據您的需要選擇合適的型號。
|
USM 32X系列特征:
掃描凍結模式功能（用于閘門A和閘門B）便于在苛刻的條件下工作。
所有參數的簡易列表可以打印出來。
SD卡上的簡易目錄管理。
嵌入式的菜單定制工具可以適應2個用戶級別的菜單結構。
每年校準提醒，有效地進行質量管理。
智能注釋功能，提高報告的有效性。
可選的功能 底面回波衰減器(BEA)有助于發現非常小的缺陷，提高檢測能力。
兩個閘門的自動閥值功能在同等條件下確保測量結果的準確性。
錄像長達8分鐘，可以現場（動態）報告。
顯示測量指標——振幅和距離，以減少出錯率。
回波渡越時間精確到微秒。
|
 |
|
|
USM 32X操作 |
|
|
|

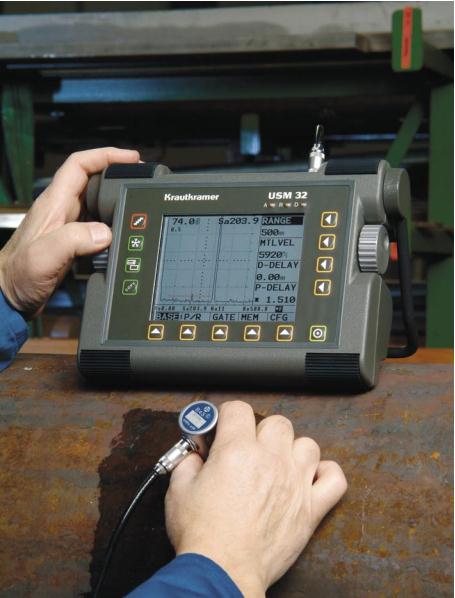

手柄：人體工程學設計使其在車間，可調手柄使儀器在任何表面都能放穩，即使是在球形表面 旋鈕：兩個旋鈕讓你可以迅速精確地設置儀器的任何參數。為了防止意外的更改，您可以禁用旋鈕 電池使用時間：充電式鋰電池組讓您可以將檢測持續至少14小時，也可數秒內用6節二號電池替換 彩色顯示屏：反應敏捷，對比度高的彩色液晶顯示屏。屏幕尺寸大，（115 mm x 86 mm）。

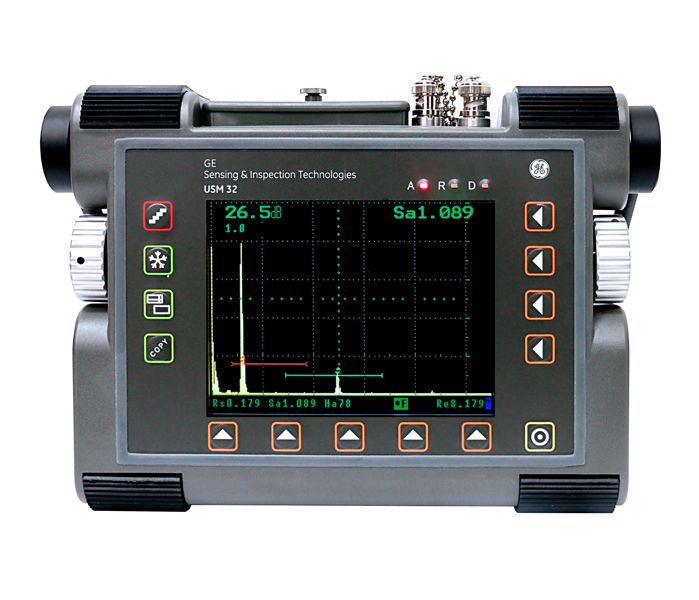

USM 32X有四個直接進入鍵
分貝步進 選擇包括鎖定在內的所需步進 拷貝 將所選數據通過RS232口傳至打印機或電腦 USM 32X兩個單獨的彩色編碼閘門
個門完全獨自，用兩種不同顏色加以區分，可以放置在屏幕高度10%至90%范圍內的任何地方。 其報警邏輯可以分別從同步改為異步，可以任意選擇所需的讀數：每個門都可選擇波幅，聲程或聲 程差值，這些讀數用大號字符顯示在A掃描的右上角，即使是離得較遠，工作人員也能看到 |
|
| 技術規格： |
|
|
USM 32X B |
USM 32X L |
|
|
應用 |
單位 |
basic |
大的工件或難穿透的材料 |
|
*大范圍 |
[inch] |
56 （鋼） |
390 （鋼） |
|
[mm] |
1420 （鋼） |
9999 （鋼） |
|
|
*小范圍 |
[inch] |
0.2 （鋼） |
|
|
[mm] |
0,5 （鋼） |
||
|
材料聲速 |
[inch/μs] |
0.039-0.590 |
|
|
[m/s] |
1000-15000 |
||
|
顯示延時 |
[inch] |
0.039-0.590 |
|
|
[mm] |
-10 - 1024 （鋼） |
||
|
探頭延時 |
[μs] |
0 –199 |
|
|
頻率 |
[MHz] |
0.5 –18 |
0.1 –18, 3 可選濾波器 |
|
脈動重復頻率 |
[Hz] |
自動優化，*大可至1000Hz |
4 - 1000 |
|
工作模式 |
|
單,雙, 穿透法 |
|
|
阻尼 |
[ohms] |
50, 500 |
|
|
增益 |
[dB] |
0-110 |
|
|
檢波方式 |
|
全波 |
|
|
抑制 |
[%] |
0-80 |
|
|
監控閘門 |
|
2 個獨自閘門 |
|
|
測量點 |
|
前沿 |
|
|
固定讀數 |
|
A門為聲程及振幅 |
|
|
A掃描中可配置大讀數 |
|
A或B門聲程及振幅，聲稱差值 |
|
|
讀數 |
|
|
|
|
測量分辨率 |
[inch] |
0,001 |
|
|
[mm] |
0,01 |
||
|
報警 |
|
LED |
|
|
數據集 |
|
100 |
|
|
數據存儲 |
|
傳送A掃描,測試報告,測量值,功能清單, PCX 或存儲A掃描實際設置 |
|
|
對話語言 |
|
20 |
|
|
接口 |
|
RS 232, 雙向 |
|
|
打印機驅動器 |
|
EPSON, Seiko DPU, HP DeskJet, HP LaserJet |
|
|
電池 |
|
6.6 Ah內置Li-Ion電池,或6 節C（二號）電池（AlMn, NiCd, NiMH） |
|
|
電池使用時間 |
[h] |
Li-Ion電池為14小時,NiMH電池為3小時 |
|
|
電源組/電池充電器 |
|
通過一個外接電源進行（100 –240 V AC, 50 –60 Hz） |
|
|
顯示屏 |
|
帶背光TFT彩色液晶顯示屏 |
|
|
顯示屏大小, 寬x 高 |
[inch] |
4.6 x 3.4 |
|
|
[mm] |
116 x 87 |
||
|
顯示屏分辨率 |
[pixels] |
320 x 240 |
|
|
A掃描大小, 寬x 高 |
[inch] |
4.6 x 3.2 |
|
|
[mm] |
116 x 80 |
||
|
[pixels] |
320 x 220（變焦距） |
||
|
尺寸, 寬x 高x 厚 |
[inch] |
10 x 6.7 x 3.9 |
|
|
[mm] |
255 x 177 x 100 |
||
|
重量 |
[lbs] |
5 |
|
|
[kg] |
2,2 |
||
|
運行溫度 |
[°F] |
2-115 |
|
|
[°C] |
0-60 |
||
|
環境要求 |
|

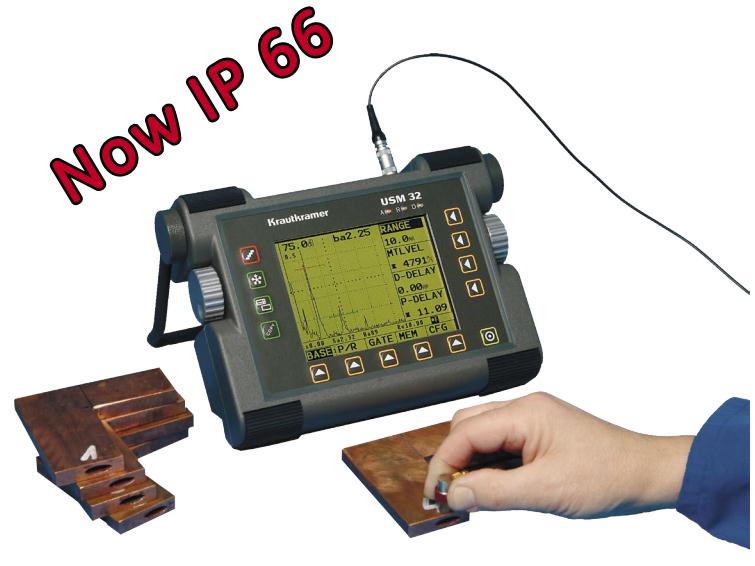

IP 66 |
|
|
證明 |
|
EN 12668-1 |
|
