MAGNETIC SPIRIT
LEVEL 48 SPIRIT磁性氣泡水平儀

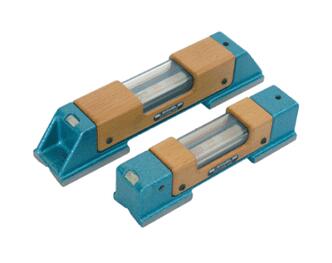

HORIZONTAL SPIRIT
LEVEL 55 SPIRIT條形氣泡水平儀

產品簡介：

標準型號V型底部和垂直測量基座，垂直邊底座加磁，靈敏度

0.05mm/m或更高，生產測試根據標準DIN877 + DIN2276 / 1

主要特征：

標準型號V型測量基座，靈敏度0.05mm/m或更高，根據標準DIN877 + DIN2276 / 1

主要特征：

加磁測量基座

功能：
氣泡水平儀48系列，適合垂直面、水平面和軸的測量
在垂直邊磁性插入保證良好的附著力和表面敏感度：見規格
扭曲穩定性根據Wyler標準：
扭曲穩定度是±2°

重量：-凈重量1.500公斤
           - 總重量1.950公斤

A48S磁性氣泡式水平儀參數及訂貨編號

靈敏度                     磁性垂直面                       磁性水平、垂直面
 mm/m                   150×40×150                    150×40×150
  0.02                     148S150-247-020             148S150-248-020
  0.05                     148S150-247-050             148S150-248-050
  0.04                     148S150-247-040             148S150-248-040
   0.3                      148S150-247-300             148S150-248-300
  0.10                     148S150-247-100             148S150-248-100

A55S條式系列水平儀參數及訂貨編號：

靈敏度                                                規格
mm/m         100x32x35          150x35x38          200x40x42           250x45x46
 0.02     155S100-113-020  155S150-113-020  155S200-113-020  155S250-113-020
 0.05     155S100-113-050  155S150-113-050  155S200-113-050  155S250-113-050
 0.1       155S100-113-100  155S150-113-100  155S200-113-100  155S250-113-100

注：標準型底部Ｖ形面； 可選：底部平面、加磁

靈敏度：0.02mm/m；0.04mm/m；0.05mm/m；0.1mm/m；0.3mm/m可選

PRECISION FRAME SPIRIT

LEVEL 58 SPIRIT框型氣泡水平儀

ADJUSTABLE MICROMETER

SPIRIT LEVEL 68

可調微米級氣泡式水平儀68系列

產品簡介：

標準型號V型底部和左側測量基座，靈敏度0.05mm/m或更高，

頂部和右側平面測量基座，根據標準DIN877 + DIN2276 / 1

產品簡介：

標準型號經過精細研磨的淬火鋼V型測量基座，

長150mm，不加磁，根據標準DIN877 + DIN2276 / 1

主要特征：

在微米級別的主要規格：1格=0.02mm/m
V型基座適用于軸徑?19……?120毫米

橫向水平配有靈敏度2-5mm/m的水平儀，

方便在測量水平軸時操作

木質包裝

功能：

框式氣泡水平儀58系列，適合縱向、水平面和軸的測量
在垂直邊或者水平底座可選磁性插入保證良好的附著力和表面敏感度：見規格
扭曲穩定性根據Wyler標準：
扭曲穩定度是±2°

功能：
-可調氣泡式水平儀68系列，

適合測量傾斜范圍在-20~+4mm/m的平面
靈敏度：0.02mm/m

測量范圍：2mm/m

A58S水平儀訂貨編號

靈敏度                                                            規格
 mm/m       100x32x100         150x35x150         200x40x200           250x45x250  　300x50x300
   0.02  158S100-343-020  158S150-343-020  158S200-343-020  158S250-343-020  158S300-343-020
   0.04  158S100-343-040  158S150-343-040  158S200-343-040  158S250-343-040  158S300-343-040
   0.05  158S100-343-050  158S150-343-050  158S200-343-050  158S250-343-050  158S300-343-050
   0.1    158S100-343-100  158S150-343-100  158S200-343-100  158S250-343-100  158S300-343-100
   0.3    158S100-343-300  158S150-343-300  158S200-343-300  158S250-343-300  158S300-343-300

注：標準型無磁性，可選：左側、右側或及底部各帶磁性

匝數：
上升2（相當于2×2mm/m= 4mm/m）
下降10（相當于10×2mm/m= 20mm/m）
在一個位置的測量范圍- 20…4mm/m

特殊隔離手柄消除身體溫度的傳遞和影響

長度：150mm

測量體高：45mm
總高度超過：80mm
寬度：45mm
重量：凈重量（無包裝）：1.750公斤
             總重量：2.050公斤
靈敏度：0.02mm/m

扭曲穩定性根據Wyler標準：扭曲穩定度：±2°
