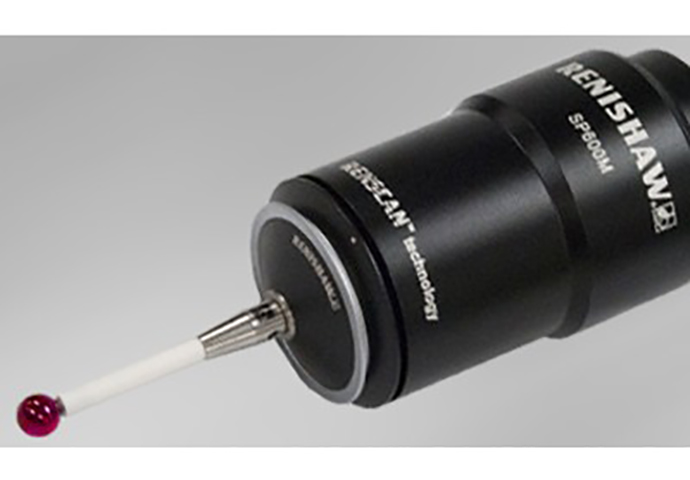

英國雷尼紹 Renishaw SP600掃描測頭
- 產品編號 : SP600

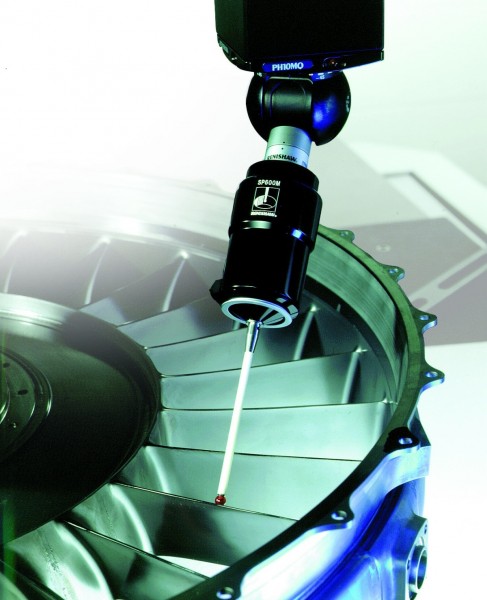

- 英國雷尼紹 Renishaw SP600測頭探針 ，雷尼紹的SP600模擬掃描測頭系列為各種坐標測量機提供高性能檢測、數字化及輪廓掃描功能。無論是REVO掃描系統還是PH20觸發式測座，雷尼紹的五軸系統不僅提高測量效率，縮短生產前置時間，還可以讓制造商更全面地評估自己產品的質量。
- 詢價
產品描述
40多年來，雷尼紹在工業測量領域?qū)崿F(xiàn)了許多具有里程碑意義的創新，從獨創的觸發式測頭和機動重復定位測座，到可重復的測針交換和模塊掃描系統，雷尼紹用于坐標測量機 (CMM) 的創新型傳感器均符合行業標準。五軸測量產品系列是我們提升測量能力的創舉，它提供了無與倫比的測量速度和靈活性，同時避免了傳統技術自身速度和精確性不可兼得的內在缺點。無論是REVO掃描系統還是PH20觸發式測座，雷尼紹的五軸系統不僅提高測量效率，縮短生產前置時間，還可以讓制造商更全面地評估自己產品的質量。
|
特性與優點: 300 mm/s的高速掃描、快速點測量和高頻率響應測力低，極大提高了應用的靈活性 極其堅固耐用的設計，使系統能夠承受中等強度的碰撞 成本低，優異的產品使用壽命（工作時間超過50,000小時） 低質量、高結構剛性和無摩擦粘性減振的特性帶來優良的動態性能 |
 |
雷尼紹的SP600模擬掃描測頭系列為各種坐標測量機提供高性能檢測、數字化及輪廓掃描功能。
長：89 mm
重量：172 g
長：107.5 mm
重量：216 g
長：98 mm
重量：299 g
SP600
安裝：與離合器、刀柄轉接頭或坐標測量機刀柄連接的轉接頭
SP600M
安裝：雷尼紹自動吸附： PH10M PLUS、PH10MQ PLUS或PH6M
SP600Q
安裝：通過軸套安裝方式直接安裝到坐標測量機上
技術參數:
|
適合的接口 |
AC1或AC2模擬信號轉換器計算機接口卡（可選） |
|
測頭屬性 |
三軸測量（X、Y和Z），在所有軸的線性和平行運動 |
|
測量范圍 |
±1 mm（X、Y和Z） |
|
越程范圍 |
X、Y和–Z軸由機械結構式接頭提供保護 |
|
分辨率 |
使用可選AC2接口卡時為0.1 μm 使用可選AC1接口卡時為0.5 μm |
|
彈簧剛性 |
標稱值為1.2 N/mm（X、Y和Z） |
|
減振 |
23 °C時通常為20%（X、Y和Z） |
|
工作溫度 |
10 °C至 40 °C |
|
電源 |
+12 V至-12 V，5 V (±10%) |
|
輸出（X、Y和Z） |
模擬比例電壓輸出標定：4 V至8.5 V/mm |
|
測針系列 |
M4 |
附件介紹:
SCP600是自動模塊交換架系統的一部分，
可使用戶定義所需測針交換端口的數量和
整個交換架系統的尺寸與間距。
根據不同應用的測針排列需求，可以將易調
節間距的單個SCP600適當?shù)匕惭b到MRS橫梁
（有400 mm、600 mm或1000 mm規格）上。
SCR600是被動式測針交換架，不需要任何電
氣連接。基座中的機構在測頭入口方向提供越
程保護。交換架可以存放多達四個測針模塊，
一個系統可以使用任意數量的交換架。
AC1計算機接口卡
AC1計算機接口卡是12位接口卡，安裝簡單，可以直接與
標準測頭電纜連接。它執行所有測頭管理功能，并將狀態
信息傳送至主機。AC1已由AC2取代。
AC2計算機接口卡
AC2計算機接口卡取代了12位AC1接口卡。它具有附加功能，
如16位分辨率、Delta-Tau總線兼容性以及完全PICS操作。
