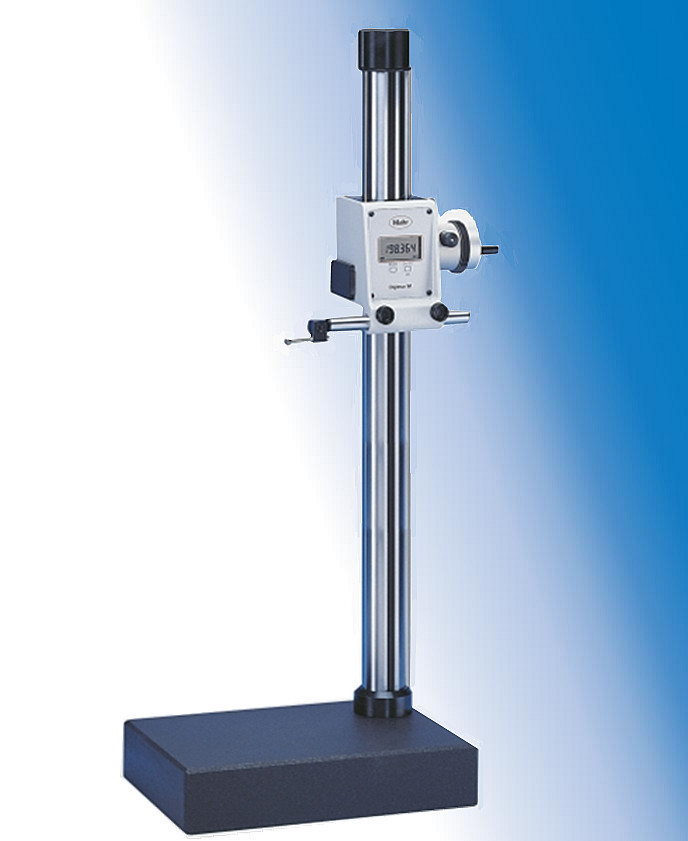

德國馬爾DIGIMAR 814N/G高度測量儀(劃線儀)
- 產品編號 : DIGIMAR 814N/G

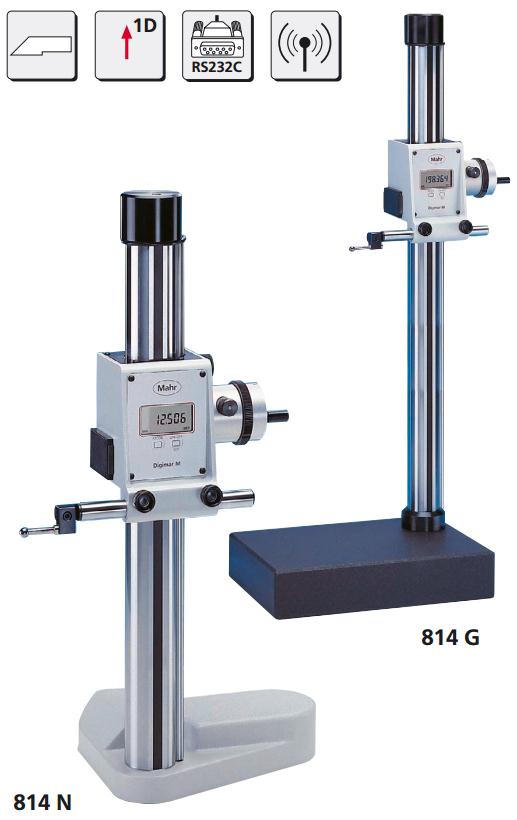

- DIGIMAR814N高度測量儀(劃線儀)主要應用于工件劃線及標定;同時也用于測量高度及間距。堅固的鑄鐵底座，三點支撐，可在平臺、機器床身及大工件表面是用，可快速改裝為814G.測量應用：高度、兩孔中心距、兩平面間距、寬度、附件工件標定及劃線功能。
- 詢價
產品描述
DIGIMAR814N/G高度測量儀(劃線儀)主要應用于工件劃線及標定;同時也用于測量高度及間距。堅固的鑄鐵底座，三點支撐，可在平臺、機器床身及大工件表面是用，可快速改裝為814G.測量應用：高度、兩孔中心距、兩平面間距、寬度、附件工件標定及劃線功能。
測量應用：高度、兩空中心距，兩平面間距，寬度，附加工件標定及劃線功能。
DIGIMAR814N/G特征：
※高精確度
※大型，易讀數字顯示器
※在任意位置設置零位
※*大、*小和*大-*小功能
※為 1 個特性輸入公差限度
※恒定測量力；
※可根據需要使方向向上或向下
主要功能：
※ON/OFF
※測量頭帶滾珠導套
※無阻力測量系統
※測量和顯示裝置集成在測量頭中
※通過 Opto RS232 C 接口傳輸數據
※數字預設
※置零 (屏幕數字歸零)
※mm/inch 零位鎖定/解鎖
※預置 (輸入一個數值)
※搜索反轉點的*大/*小內存
※TIR（*大-*?。┯糜跍y試平面度和同心度
※TOL（輸入公差限值）
※切換分辨率
※數據（數據傳輸）
814 t
測頭臂
訂貨號
帶連接頭，用于安裝測頭、指示表、比較儀、杠桿表
4426510*
安裝桿長度
150 mm
(5.91“)
安裝孔直
8 mm
(.315“)
841m
球形測頭
2 mm ball
(.0787“
4426525
安裝于測頭臂814T
3 mm ball
(.118“)
4426526
4 mm ball
(.157“)
4426512
5 mm ball
(.197“)
4426527
6 mm ball
(.236“)
4426511
7 mm ball
(.276“)
4426528
8 mm ball
(.315“)
4426509*
814S
圓盤型測頭
4426513
用于測量高度、間距、端面及平面
尤其適用于窄小的臺階位置，例如端面定位
814h
測頭支架
M25
4426514
訂單號
測量范圍 mm
測量范圍 inch
分辨率
分辨率
誤差限度英寸（文本）
誤差限度 μm
垂直誤差 (μm)
測量力
產品重量
規范
數據接口
4426540
0 - 320
0 - 12.6"
0.001 mm / 0.01 mm
0 inch / 0.001 inch
.0008"
20 μm
20 μm
3 N
6.2 kg
工廠標準
Opto RS232C / Wireless
4426542
0 - 620
0 - 24.4"
0.001 mm / 0.01 mm
0 inch / 0.001 inch
.0012"
30 μm
30 μm
3 N
10.5 kg
工廠標準
Opto RS232C / Wireless
