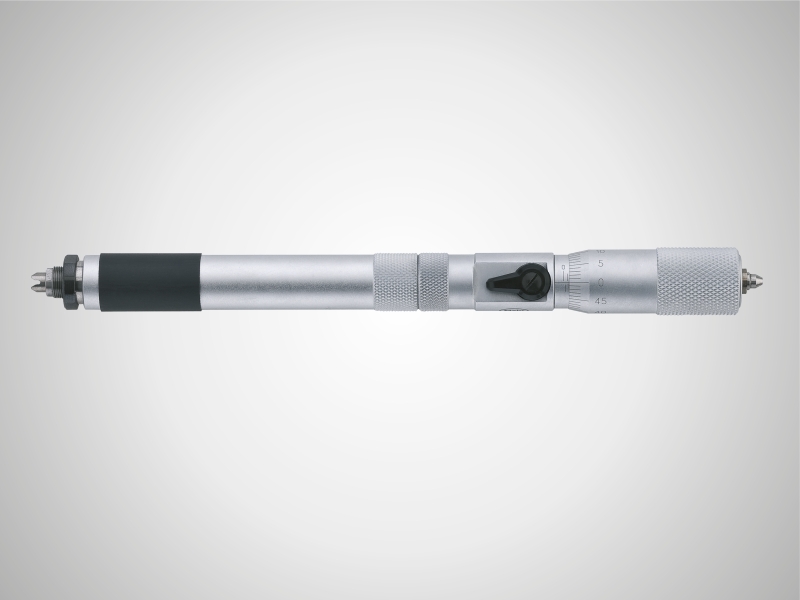

德國馬爾MICROMAR 44 CZ 內螺紋千分尺
- 產品編號 : MICROMAR 44 CZ
- 內螺紋千分尺 螺紋側鉆,用于測量螺紋中徑，小徑及大徑，由特殊的經硬化處理的耐磨不銹鋼制成，帶有圓形安裝柄及卡圈，確保測頭在卡規的的安裝孔中可以準確安裝并能自由旋轉。
- 詢價
產品描述
內螺紋千分尺 螺紋側鉆,用于測量螺紋中徑，小徑及大徑，由特殊的經硬化處理的耐磨不銹鋼制成，帶有圓形安裝柄及卡圈，確保測頭在卡規的的安裝孔中可以準確安裝并能自由旋轉。
|
|
儀器特性
※剛性，輕型管狀結構
※帶鎖緊裝置
※保護軸套表面拋光鍍鉻
※主體干分尺為6μm ※主體干分尺與延長桿連接后為4μm+10-6×e= 延長桿長度，單位mm |
公制螺紋（60°）
螺距
V型側鉆
錐形側鉆
mm
訂貨號
訂貨號
0,5 - 0,7
4179400
4173400
0,7 - 1
4179401
4173401
1,25 - 2
4179402
4173402
2 - 3,5
4179403
4173403
3,5 - 5
4179404
4173404
5 -7
4179405
4173405
7 -9
4179406
4173406
|
產品特征：
※電鍍珍珠鉻操作和顯示單元
※測量頭和終端件帶安裝孔，用于更換砧
※堅固、輕型管式構造
※軸通體硬化打磨，不銹鋼
※鎖定裝置

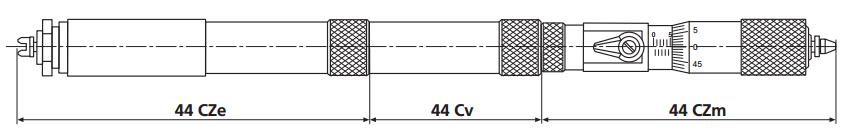

※可更換擴展 44 Cv，配有使用彈簧安裝到保護套中的柱形量桿； ※用于擴展測量范圍
※保護套為電鍍珍珠鉻
※measuring head 44 CZ with end piece
|

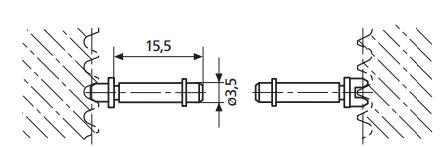

測量螺紋中徑：
|
 |
附件：

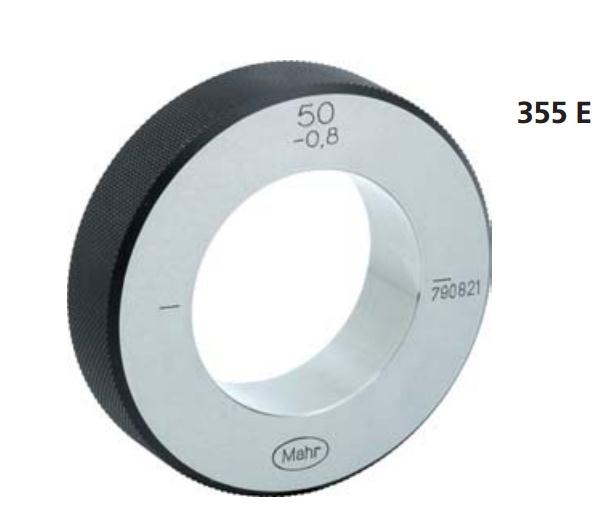

標準環規355 E，用于校準基準值
由特殊的耐磨鋼制成
經硬化處理并研磨
尺寸符合DIN 2250 C
制造公差符合DIN 2250
實際標刻尺寸不確定度為1/2 IT1
|
訂單號
測量范圍 mm
讀數 (mm)
誤差限度 μm
軸螺距_mm
誤差限度
4168030
200 - 225
0,01
8 μm
0.5 mm
4+(l/100)μm l= 組合長度 (mm)
尺寸：
814294500
