產品描述
MSCAN-L15全局攝影測量系統專用于大型工件、生產設備等物體的高精度幾何尺寸測量。擁有很大拍攝面幅和景深，對于大型項目和2m~10m的零部件測量，體積精度高達0.015 mm/m。MSCAN-L15支持與三維檢測設備搭配使用，人體工程學設計，輕巧便攜，獨創性HDR模式，環境適應性強，在大型物體的三維測量、產品開發與設計、質量控制等方面確保了測量精確無誤且易用高效。擁有很大拍攝面幅和景深，體積精度高達0.015mm/m,詮釋大型項目高精度測量制勝秘訣。

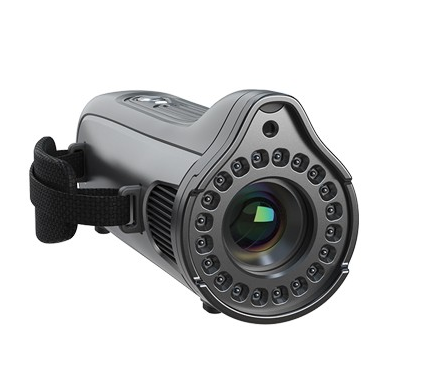

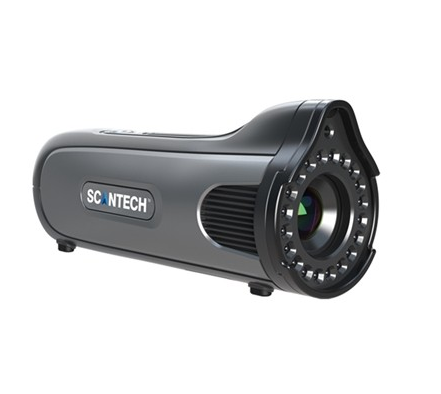

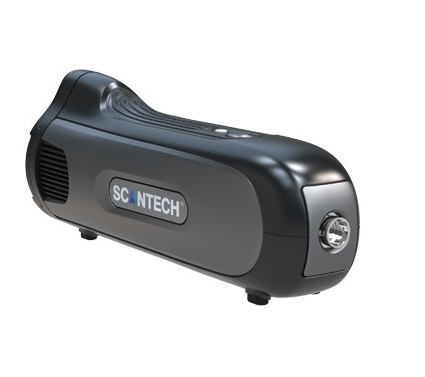

MSCAN-L15全局攝影測量系統
大型工件三維測量制勝利器
主要特點：
? 工作景深6.5m,提升100%。快速測量，準確無誤。? 與三維掃描儀搭配使用，實現更高精度的計量級三維測量。
? 賦予設計現代感，內外兼修，設備重量不到0.58 KG,精準而靈敏。
? 計量級體積精度，大型物體測量更精準，體積精度提升40%，高達0.015 mm/m
? 高效測量，大拍攝面幅9.4m × 6.9m，提升200%，工作景深6.5m，提升100%
? 支持HDR模式，環境適應性強，藍色LED光檢測精度更高
? 支持形變檢測，MSCAN獲取工件形變前后高精度三維數據，軟件快速生成直觀偏差數值
? 多款適配器滿足多樣化需求，對于利用編碼點或標記點無法直接測量的特征（如圓柱軸心距、孔位圓心等）可以借助適配器測量， 用戶可根據自身零件特點自定義適配器
技術規格
| 型號 | MSCAN-L15 | ||
|---|---|---|---|
| 體積精度 | 0.015mm/m | ||
|
體積精度 （與右側產品搭配使用時） |
PRINCE335 PRINCE775 |
R標準掃描模式：0.020mm+0.015mm/m B超精細掃描模式：0.010mm+0.015mm/m |
|
| KSCAN20 |
R標準掃描模式：0.020mm+0.015mm/m B超精細掃描模式：0.010mm+0.015mm/m |
||
|
HSCAN331 HSCAN771 |
0.020mm+0.015mm/m | ||
|
AXE-G7 AXE-B11 |
0.020mm+0.015mm/m | ||
| TrackScan-P22 | 0.044mm+0.015mm/m | ||
| 設備類型 | 工業相機和鏡頭（非單反相機） | ||
| 重量 | ≤0.58kg | ||
| 拍攝方式 | 實時計算實時顯示 | ||
| 接口方式 | 千兆網 | ||
| 工作景深 | 6.5m | ||
| 大面幅 | 9.4mx6.9m | ||
