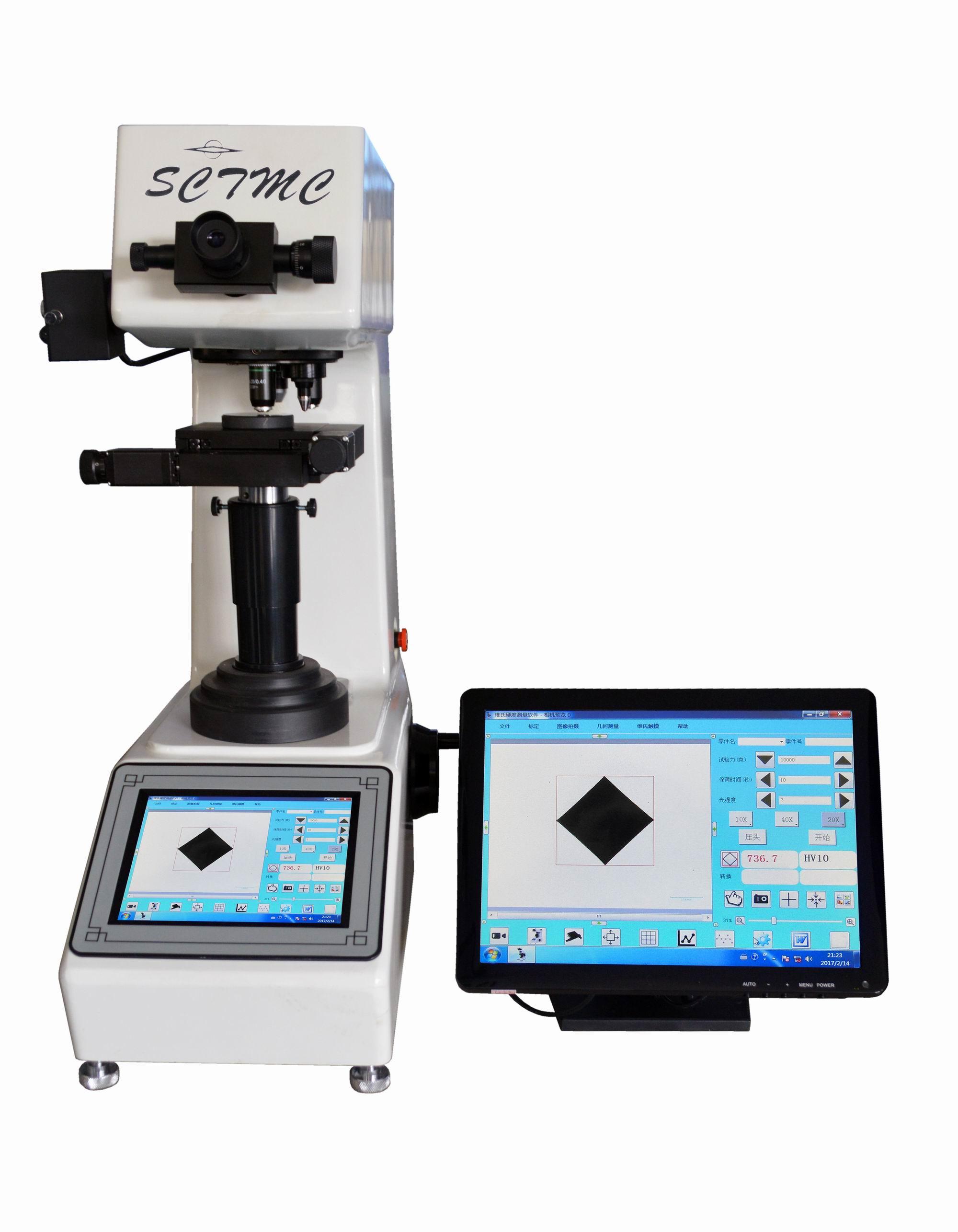

上海尚材 SCTMC XHVT-5Z/10Z/30Z/50Z /V3.0全自動維氏硬度計
- 產品編號 : XHVT-5Z/10Z/30Z/50Z /V3.0
- XHVT-5Z/10Z/30Z/50Z /V3.0全自動維氏硬度計，?硬度計和平板電腦一體化設計。XHVT-5Z/10Z/30Z/50Z /V3.0全自動維氏硬度計搭載Windows 7操作系統，具備電腦的所有功能。通過內置CCD圖像采集系統，在平板電腦上直接顯示測試的壓痕，觸摸屏按鍵，自動測試維氏硬度值，徹底解決了維氏硬度計用顯微鏡測量壓痕對角線長度的方式。
- 詢價
產品描述
XHVT-5Z/10Z/30Z/50Z /V3.0全自動維氏硬度計，硬度計和平板電腦一體化設計。搭載Windows 7操作系統，具備電腦的所有功能。通過內置CCD圖像采集系統，在平板電腦上直接顯示測試的壓痕，觸摸屏按鍵，自動測試維氏硬度值，徹底解決了維氏硬度計用顯微鏡測量壓痕對角線長度的方式。避免了顯微鏡的光源給眼睛帶來的刺激和視覺疲勞，保護了試驗人員的視力。是中國維氏硬度計的一次重大革新。
主要特征：
◇ 采用工業平板電腦與硬度計相結合，測試需要的全部參數在平板電腦上選擇，顯示清晰直觀，操作方便。
◇ 內置CCD圖像采集系統，壓痕顯示清晰直觀，只需觸摸按鍵即可讀取硬度值。
◇ 壓頭和物鏡間自動識別、自動轉塔，自動測量維氏硬度值。
◇ 具有硬度標尺轉換功能，可在各硬度標尺之間進行換算。
◇ 配置了3組物鏡測量，供用戶選擇。
◇ 系統支持兩種語言：中文和英文。
◇ 備有USB接口、VGA接口、網口，硬度值的測試結果，通過USB接口打印輸出，連接網絡上傳共享。
◇ 自動記錄測量數據，可生成硬度-深度曲線，保存成WORD或EXCEL文檔。
◇ X-Y電動試臺，自動對焦，儀器自動測量，完全實現了維氏硬度測試的自動化。
應用范圍：黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火硬化層的深度及梯度的硬度測試。
|
技術參數 |
|
|
型號 |
XHVT-5Z / 10Z / 30Z / 50Z / V3.0 |
|
試驗力 |
kgf, N |
|
XHVT-5Z / V3.0 |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N |
|
XHVT-10Z / V3.0 |
0.2kgf, 0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf 1.96N, 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N |
|
XHVT-30Z / V3.0 |
0.3kgf, 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf 2.94N, 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N |
|
XHVT-50Z / V3.0 |
0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
|
硬度測試范圍 |
1HV~2967HV |
|
試驗力施加方法 |
自動（加載/保荷/卸載） |
|
物鏡和壓頭切換 |
自動切換 |
|
計算機系統 |
CPU：Intel I5，內存：2G，固態硬盤：64G |
|
攝像頭像素 |
130萬 |
|
轉換標尺 |
HV, HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HBW |
|
硬度讀取 |
觸摸屏顯示壓痕、自動讀取 |
|
數據輸出 |
可生成WORD或EXCEL報告，得到曲線圖 |
|
物鏡 |
10×，20×，40× |
|
*小測量單位 |
0.1μm，0.05μm，0.025μm |
|
保荷時間 |
0~60s |
|
光源 |
鹵素燈光源 |
|
X-Y電動試臺 |
尺寸: 110×110mm; 行程: 50×50mm; 分辨率: 0.002mm |
|
試樣*大高度 |
185mm |
|
壓頭中心至機壁距離 |
130mm |
|
電源 |
AC220V，50Hz |
|
執行標準 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
|
外形尺寸 |
560×335×675mm，外箱尺寸650×380×960mm |
|
重量 |
凈重52kg，毛重67kg |
|
標準配置 |
|||
|
名稱 |
數量 |
名稱 |
數量 |
|
儀器主機 |
1臺 |
10× 目鏡 |
1個 |
|
10×，20×，40×物鏡 |
各1只 |
金剛石維氏壓頭 |
1只 |
|
外置觸摸屏顯示器 |
1臺 |
電動十字試臺 |
1個 |
|
水平儀 |
1個 |
水平調節螺釘 |
4只 |
|
鹵素燈12V、15~20W |
1個 |
保險絲1A |
2個 |
|
螺絲刀 |
1把 |
內六角扳手2.5mm |
1把 |
|
電源線 |
1根 |
標準硬度塊700~800 HV1 |
1塊 |
|
標準硬度塊 400~500 HV5 |
1塊 |
防塵罩 |
1只 |
|
觸摸屏遙控器 |
1個 |
U盤 |
1個 |
|
鼠標 |
1個 |
觸摸筆 |
1只 |
|
產品合格證 |
1份 |
產品說明書 |
1份 |
