產品描述
美國SDI公司成立于1976年,專業于測力傳感器的工程咨詢/設計/制造,在力的量測及多軸傳感器設計尤其卓越，提供多樣應用力測量解決方案，滿足不同工業界需求，包括-OEM，汽車，航空， 醫療，核能，紡織等。 SDI所提供全系列的力和扭矩傳感器產品已長久為世界各大知名汽車制造商認可并采納,以評估他們的設備。10293型車窗/天窗夾防夾力傳感器套件用于測量在規定的彈簧剛度和位移下自動關閉窗戶，門和天窗系統的夾緊力。 該傳感器具有五個可互換的彈簧組，可調節的測量高度和手持峰值力顯示。
旋下彈簧盒底部的螺絲裝入適當的彈簧，根據所需調整接觸桿。用氣泵將彈簧盒吸附在玻璃上， 操作玻璃升降。所選的顯示儀表可記錄下測到的峰值。該產品也可用于其他類似運行的設備中。該產品是為汽車和汽車零部件生產商而設計， 幫助其符合 FMVSS 118 標準和歐盟標準要求。
90328 套件標準配置（詳見表 1-1）：
傳感器本體；25mm 及 5mm 掛鉤；氣泵*2；粗細接觸桿各一支；5 組彈簧（2，5，10，20，65N/mm）；200 mm 延長桿；安裝工具內六角扳手；信號電纜 LEMO 插頭及 USB 線；PMAC3000 儀表及配套軟件光盤；電源適配器；
照片說明：

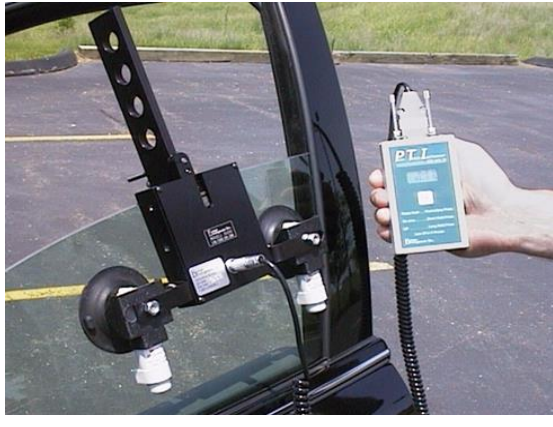

裝在車窗玻璃上的標準配置單元，用接觸桿受力；裝在車窗玻璃上的標準配置單元，用 200mm 延長桿受力；
 |
技術規格：輸出（200N *大負載時）.....2mV/V 額定非線性（%滿量程）................0.1 滯后（%滿量程）...................0.1 過載量....................................1000N 補償溫度范圍 （F）.... .........70 ~+170 使用溫度范圍 （F）... ..........65 ~+250 彈簧剛度和*大負載： 彈簧剛度 *大負載 2 N/mm 75N 5N/mm 150N 10N/mm 200N 20N/mm 200N 65N/mm 200N |
配件說明 |
|||
| 名稱 | 參數 | 數量 | 說明 |
| 10293 傳感器本體 |
|
傳感器主體 | |
| 掛鉤 | 25mm | 1 | 用于小于 25mm 厚玻璃 |
| 掛鉤 | 5mm | 1 | 用于 5mm 厚玻璃 |
|
彈簧 （5 組 10 只） |
2N/mm， 5N/mm 10N/mm， 20N/mm， 65N/mm |
2*5 |
不同剛度系數用于測量 不同力值（2 只為一組） |
| 安裝工具 | 內六角扳手 | 2 | 用于內六角螺栓 |
| 信號電纜 | USB 信號線 AM-BM | 1 | 連接儀表和電腦 |
| 信號電纜 | Lemo 插頭 | 1 | 用于連接傳感器和儀表 |
| 氣泵 |
可調節其與傳感器本 體連接位置高度 |
2 | 用 車于 窗協 玻助 璃固 之定 上傳感器于 |
| 延長桿 | 200mm | 1 | 調節測試高度 |
|
細接觸桿 |
|
1 |
用于固定延長桿 |
|
粗接觸桿 |
|
1 |
調節測試高度 |
| PMAC3000 儀表 |
觸控屏操作， 帶模擬 量及數字量輸出 |
1 | 用 集于 ， 傳 顯感 示器輸出數據采 |
| 電源及插頭轉換 | 兩針*4 | 1 | 不同制式可轉換插頭 |
| 配套軟件 | 7.6 版本 | 1 | 與儀表配套的數采軟件，USB 線采集儀表數據， 在電腦上作數據處理， 繪圖分析 |
