產品描述

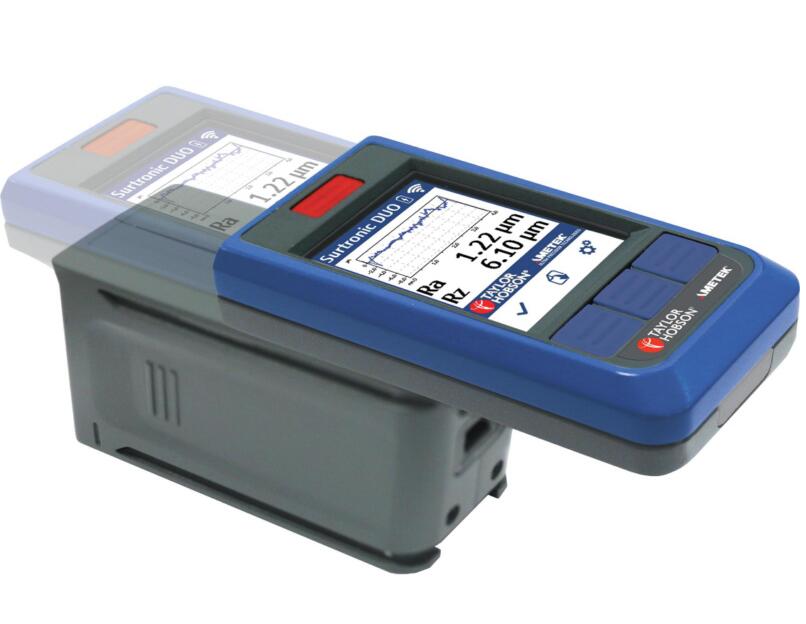

SurtronicDuo是一種高級便攜式表面粗糙度測量儀，只需按一鍵即可測量多個粗糙度參數。這些參數(如Ra、Rz、Rp、Rv和Rt)會顯示在直觀的2.4英寸LCD彩色屏幕上。使用充電電池，便于在所有環境和表面進行快速、輕松和精確的現場測量。藍牙技術在驅動裝置和顯示/控制裝置之間進行快速可靠的通信。觸覺測量按鈕，適用難測到的位置。分體式設計，通過滑軌和鎖定裝置，分為顯示/控制裝置和驅動裝置兩部分，帶金剛石尖端的堅固耐磨的壓電傳感器測針，確保測量結果的可靠性。可使用附帶的電源充電器(或任何標準USB充電器)通過迷你USB端口進行充電。
技術指標
| 分辨率: | 0.01m (0.4Hin) |
| 量程(Ra): | 大40Hm ( 1600μin) |
| (Rz、Rv、Rp、Rt): | 大1994m (7800Hin) |
| 重復性: | 示值的2% +噪聲 |
| 精度: | 讀數的5% + 0. 1Hm (4μin) |
| 噪聲: | 0.02Hm (0.8μin) |
| 標準: | ISO4287 |
| 參數: | Ra、Rz、 Rv、Rp、 Rt、 Rz1mzx、 Rsk、Rq、Rku,Pa、Pz、Pv、Pp、Pt |
| 傳感器類型: | 壓電式 |
| 測針類型: | 金剛石，半徑5Hm (200Hin) |
| 測量力: | 200mg |
| 測量類型: | 導塊式 |
| 濾波器類型: | 高斯濾波 |
| 取樣長度: | 0.8mm |
| 驅動長度: | 5mm (0.2in) |
| 驅動速度: | 2mm/秒(0.08in/秒) |
| 單位: | Hm、μin |
| 電池: | 鋰充電電池 |
| 充電時間: | 4小時 |
| 充電器: | 輸入交流110-240V 50/60Hz輸出Mini USB 5V 1A |
| 待機到工作狀態: | ≤5秒 |
| 自動休眠: | 5分鐘 |
| 操作環境: | 溫度: 0-40°C濕度: 0-80%非冷凝 |
| 存儲環境: | 溫度: 0-50°C濕度: 0-80%非冷凝 |
操作指南
一、開關機
1、開機
按壓顯示控制單元上橙色開關／測量鍵，直到屏幕出現顯示；
按壓驅動單元上橙色開關鍵，直到驅動單元指示燈閃亮。
在連接式測量狀態，按壓顯示控制單元上橙色開關／測量鍵可以同時打開兩個單元。
2、關機
DUO可以自動關機。
如果需要人為關機則：
按壓顯示控制單元上橙色開關／測量鍵，直到屏幕顯示關閉；
按壓驅動單元上橙色開關鍵，直到驅動單元指示燈停止閃亮，熄滅。
二、測量

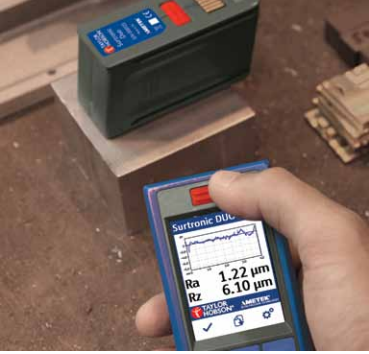

分離狀態時把驅動單元放置在工件上；連接式測量狀態時把兩部分一起放在工件上。
按壓顯示控制單元的開關/測量鍵，完成一次測量。
三、功能按鍵
DUO有三個功能按鍵，在不同的狀態下對應不同的功能。
測量顯示狀態下三個按鍵的對應功能為：
按鍵上方是對應的圖標
四、設置顯示方式
DUO有三種顯示方式
1、顯示剖面圖和參數 2、只顯示參數不顯示剖面圖 3、以大字體顯示參數不顯示剖面圖
在測量顯示狀態，按右鍵進入設置狀態，
使用左鍵和中鍵選擇大小字體方式和圖形，大字體方式下不能顯示圖形。按右鍵確定并返回測量狀態。
五、選擇參數
DUO有兩類參數，
R？類包括Ra、Rz、Rp、Rv、Rt、Rq、Rsk、Rku、Rz1max
P？類包括Pa、Pz、Pp、Pv、Pt。
在測量顯示狀態，按右鍵進入設置狀態，使用左鍵和中鍵選擇參數類型，按右鍵確定并返回測量狀態。
六、換頁
在測量顯示狀態，按中鍵顯示下一頁參數。
七、校準方法
DUO為軟件自動校準。將驅動單元放置在標準多刻線樣板上，在測量顯示狀態，按左鍵進入校準狀態
1、若顯示的Ra值與標準板相同，按開關／測量鍵完成一次測量。
若測量結果與標準值誤差在允許范圍內，按左鍵退出校準狀態。若測量結果與標準值誤差不在允許范圍內，按中鍵校準，按左鍵退出校準狀態。
2、若顯示的 Ra 值與標準板不同，按右鍵進入修改標準值狀態，使用中鍵和左鍵修改標準值，按右鍵返回校準狀態進行儀器校準。
八、充電
顯示控制單元沒有充電插口，所以將顯示和驅動兩部分合在一起，把 USB 電纜一端插入驅動單元充電插口，另一端插入充電器，連接電源充電。觀察顯示屏右上角的電池圖標，當圖標在剩余電量和閃電標記間交替閃爍時，表示正在充電。
