產品描述

        ?    完整透鏡特征* - 透鏡厚度、楔形誤差、偏心誤差、透鏡安裝位置

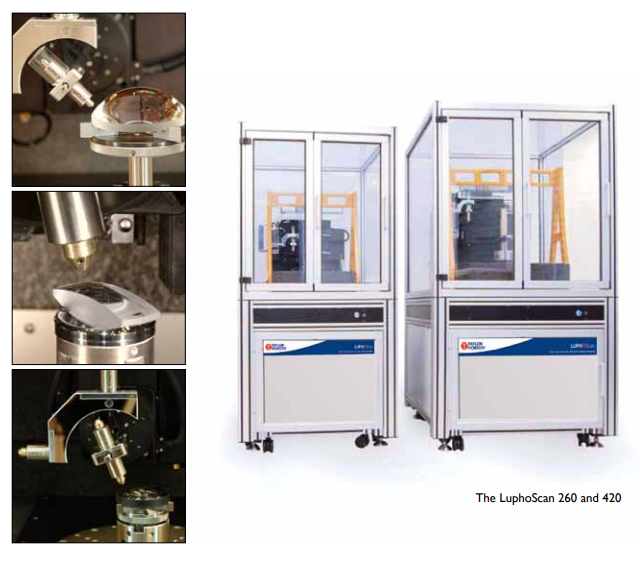

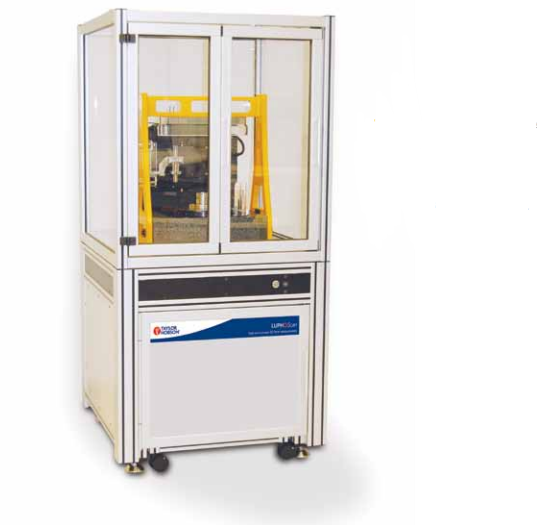

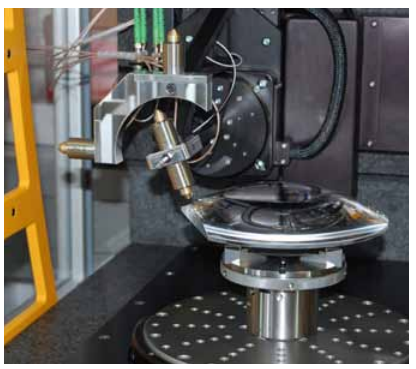

LuphoScan 260/420 HD測量臺開創了光學表面高精密計量的新領域。新一代的測量系統能夠測量物件角度大至90° 度，絕對測量精度高于±50 nm (3σ) 。測量結果有著很高的重復性且低噪音。全新的 LuphoScan 260/420 HD是對高精度有著很高要求應用的理想選擇，是生產過程控制的*基本要求。可測量坡度很高的表面、具有不同間距方向的表面、很小的表面例如手機鏡頭模具。LuphoScan測量平臺是一款基于多波長干涉技術（MWLI）的干涉式掃描測量系統。 它專為旋轉對稱表面的超精密非接觸式3D形狀測量而設計， 例如非球面光學透鏡。該系統能為高質量的光學表面3D形狀測量提供**效益。LuphoScan量測平臺是一款利用多波長干涉技術（MWLI）的干涉式掃描量測系統。它專為旋轉對稱表面的超精密非接觸式3D形狀量測而設計，例如非球面光學透鏡。LuphoScan平臺能夠輕松進行非球面、球面、平面和自由曲面的量測。該儀器的主要特性包括高速量測、特殊表面的高靈活度量測 (例如；反曲點的輪廓或平坦的尖點), *大物體直徑可達420 mm， 因為采用多波長干涉技術（MWLI）傳感器技術， 因此能夠掃描各種表面類型如透明材料、金屬部件和研磨表面。

1、測量精度
該系統使用了復雜的參考傳感器以及特殊的基準框架概念， 能夠確保*高精度的測量結果， 精度可在±50nm以上。
2、高速測量
典型測量時間：30mm直徑球面小于2分鐘，130mm直徑球面小于5分半鐘。
3、多樣化的測量平臺配置
LuphoScan測量平臺技術能夠提供三種不同大小和不同測量配置的選擇。 測量平臺大小能夠決定Z大被測物體。 Z大測量直徑可選：120mm、260mm和420mm。
4、4K相機與投影鏡頭
以*高解析度量測非球面。卓越的信賴性有效降低人為操作誤差的影響。  LuphoScan HD機款讓制造者更精準的量測所有光學件。*大適用性: 大斜率、復雜設計、多段非球面設計。得利于LuphoScan HD量測靈活性與信賴性，可滿足所有光學生產上所有的量測需求。舉凡越趨復雜化的鏡頭設計、大斜率非球面與高曲率海鷗形狀設計。
5、手機相機鏡頭模組
針對射出模型工件，透過精準的鏡筒與治具的光學面相對定位，提升光學與機械性的再現性。
6、光學面的定位
結合多個鏡頭，畫像處理系統再提升! 內建模組能應用于使用者自定義的工件斜率與偏心率偵測解析提升，例如:鏡頭邊緣。在組裝制程中，采用此量測數據，可大大幫助改善光學系統的效率，并大幅降低誤差。
