產品描述
 |
主要優點:
? 高精度、大量程的角度測量 主要應用包括:
? 檢查機床導軌的直線度 |

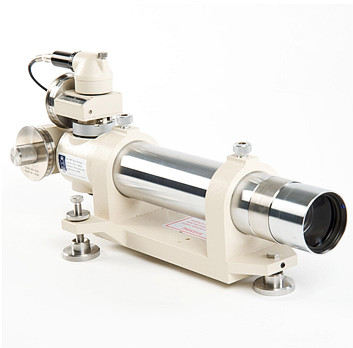

泰勒霍普森TA51視覺光電自準直儀華東銷售服務中心， 泰勒霍普森TA51視覺光電自準直儀華東專業代理商， 泰勒霍普森TA51視覺光電自準直儀華東配原裝供應，上海篤摯！TA51 具有大量程和高測量精度，因而此系統在分度頭的測量與標定和其它角度測量裝置如棱鏡和測角儀等應用中備受歡迎。結合泰勒霍普森的準直調整軟件（人為地輸入數據），該系統可以測量多種參數，如角度、直線度、垂直度和平行度等。

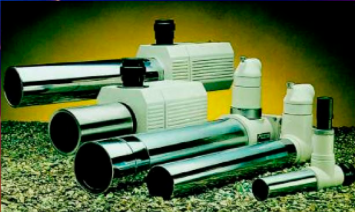

Taylor Hobson自準直儀廣泛應用于世界各地的車間、工具間、檢驗部門和質量控制實驗室。TaylorHobson自準直儀是一種靈敏的光學儀器，專為準確測量微小角位移而設計。該產品系列范圍全面，有簡單的Minidekkor 和Ultra高精度自準直儀等五種型號。TA51視覺光電自準直儀該系統的標定是可跟蹤的，使用戶能確信結果是正確的且能保持測量的一致性。此系統有堅固的調平基座，使得系統的安置調整簡單且快速，可見顯示與雙軸螺旋測微尺使其備受歡迎。
? 雙軸螺旋測微尺
? 測量精度為0.5 角秒
? 功能 強大、容易使用和雙軸顯示
? 大量程10角分
? 全設備附件
調平底座
為TA51系列自準直儀標配
調平底座用于支撐自準直儀,通過調平底座可以將自準直儀調平并使其軸平行于所測表面。自準直儀還配備有夾鉗，可牢固地固定自準直儀而不會造成其損壞。附帶的三個Lewis腳墊用在底角螺絲下面。
1 )前后底角螺絲的間距: 205mm
2 )后面兩個底角螺絲的間距: 130mm
3 )底座放在腳墊上時自準直儀軸的高度: 76mm(不使用腳墊時的高度: 67mm)
4 )角度調節范圍: +3°左右
5 )重量:約3.4Kg
調平底座和支架示意圖
基本技術參數
| 類型編號 |
TA60
142-10
|
VA900
112-2208
|
TA51
142-13
|
|
| *佳精度* | 秒 | 6 | 1 | 0.5 |
| 全量程的精度 | 秒 | 30 | 1 | 2 |
| 量程 | 分 | 60x60 | 土900 | 10 |
| 秒 | (土1500ext) | 一一 | ||
| 目鏡中的量程 | 秒 | 10,800 | 2,800 | 1,140 |
| 直讀的精度 | 秒 | 60 | 0.5 | 0.2 |
| 全量程的工作距離** | 米 | 0.5 | 1 | 9 |
| 英尺 | 3 | 30 | ||
| *大工作距離 | 米 | 1.5 | 5 | 20 |
| 英尺 | 3 | 15 | 60 | |
| 讀數方式 | 分劃板 | 測微計與分劃板 | 測微計 | |
| 測量軸 | 2 | 2 | 2 | |
| 測量光源 | 6V2瓦燈泡 | 6V2瓦燈泡 | 6V2瓦燈泡 | |
| 簡徑 | 毫米 | 25 | 38 | 57 |
| 英寸 | 1 | 1.5 | 2.25 | |
| 全長 | 毫米 | 150 | 330 | 420 |
| 英寸 | 6.2 | 13 | 16.5 | |
| 重量 | 千克 | 0.5 | 1.7 | 4.8 |
| 磅 | 1.1 | 3.8 | 10.5 |
