美國GE通用電氣CL5超聲波測厚儀
- 產品編號 : CL5

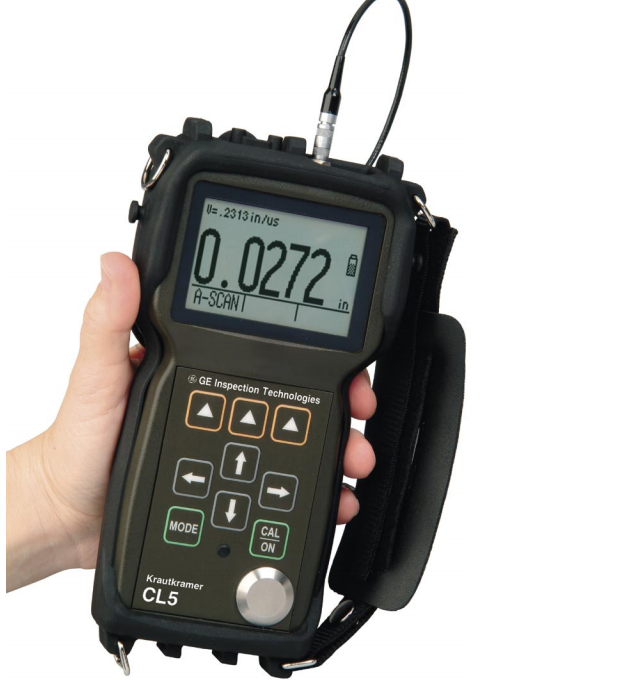

- CL5精密測厚儀具有功能全面、使用簡便、體積小巧和結構牢固的優點。位于顯示屏正下方的3個軟鍵啟動所顯示菜單上的各種功能。利用四個方向鍵可以簡單而高效地切換菜單和瀏覽文本輸入畫面。圖形顯示為用戶提供了6種不同的操作模式。用戶可以在常規、小值掃描、大值掃描、差值/減薄率、厚度+A掃描(選件)或聲速測試(選件)中進行選擇。
- 詢價
產品描述
美國GE通用電氣CL5超聲波測厚儀-----高精度測厚儀體積小巧，功能豐富。CL5精密測厚儀具有功能全面、使用簡便、體積小巧和結構牢固的優點。位于顯示屏正下方的3個軟鍵啟動所顯示菜單上的各種功能。利用四個方向鍵可以簡單而高效地切換菜單和瀏覽文本輸入畫面。圖形顯示為用戶提供了6種不同的操作模式。用戶可以在常規、小值掃描、大值掃描、差值/減薄率、厚度+A掃描(選件)或聲速測試(選件)中進行選擇。CL5采用可編程數據記錄器，可以方便在電腦上設置數據文件。SD卡存儲系統將所有數據記錄和設置信息存儲在可拆卸SD存儲卡上。將測厚儀直接插入電腦后，文件的格式允許進行拖放操作。其它數據，比如數碼照片，也可以存儲在同一張SD卡上。
這一體積小巧、功能多樣的儀器還具有以下這些優點
高測量性能提供具有高度穩定性和可重復性的厚度值。
六種測量和顯示模式：常規、小厚度捕獲、大厚度捕獲、差值和減薄率、
聲速測試(要求配有CL5V選項)和厚度+A掃描(要求配有實時A掃描選項)。
支持多種類的標準探頭。
利用數據記錄器選項可以快捷地以文件形式存儲厚度值。
用戶可完全編程的數據記錄器多可以存儲10000個測量值或者500個帶A掃描的值。
可編程數據記錄器可以直接從CL5鍵盤創建數據記錄器文件，
或者利用靈活的UltraMATELite或UltraMATE軟件程序通過電腦創建。
數據記錄器支持字母數字文件名、標準線性和網格文件以及自定義線性文件。
擴充了的文件類型存儲每一測量點的厚度值、聲速設置以及其它關鍵數據。
CL5 和UltraMATE一起構成了完美的測試數據管理系統。
數據記錄器選項：CL 5DR
|
|
應用： |
 |

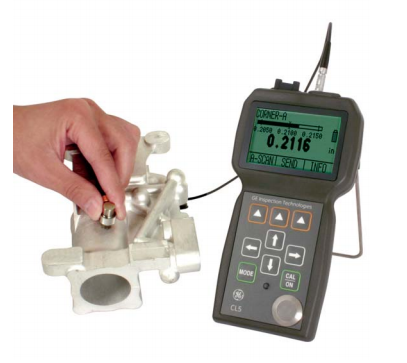

CL 5是一個使用簡便的精密厚度測量工具，CL 5可以單手握持并置于平坦工件上。 CL 5是測量材料厚度和檢查鋼板腐蝕的為小巧的儀器。主要用于汽車、航空和航天工業中的零部件。 尤其是以下材料： 鑄造和沖壓金屬元件，比如鋁、鋼、銅、青銅制成的元件機械加工工件 化學蝕刻元件 金屬條，金屬板、塑料和復合材料、玻璃 |
體積小巧，功能豐富
CL 5精密測厚儀具有功能全面、使用簡便、體積小巧和結構牢固的優點。位于顯示屏正下方的3個軟鍵啟動所顯示菜單上的各種功能。利用四個方向鍵可以簡單而高效地切換菜單和瀏覽文本輸入畫面。圖形顯示為用戶提供了6種不同的操作模式。用戶可以在常規、***小值掃描、***大值掃描、差值/減薄率、厚度+A掃描（選件）或聲速測試（選件）中進行選擇。CL 5采用可編程數據記錄器，可以方便在電腦上設置數據文件。SD卡存儲系統將所有數據記錄和設置信息存儲在可拆卸SD存儲卡上。將測厚儀直接插入電腦后，文件的格式允許進行拖放操作。其它數據，比如數碼照片，也可以存儲在同一張SD卡上。

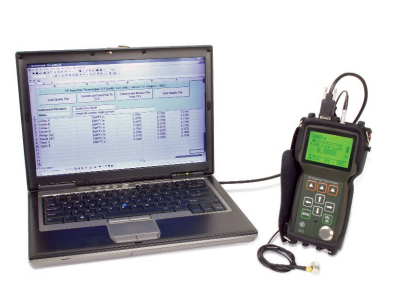

CL 5可以通過串行或USB端口與電腦直接連接。
|
技術參數 |
|
|
測量范圍 |
0.13至500毫米，取決于所用探頭、所測材料、表面狀況及溫度 |
|
單位和測量分辨率 |
0.001/0.01/0.1mm |
|
材料聲速范圍 |
1000～19999 m/s |
|
接收器 |
帶寬為1.0至16MHz@-6dB |
|
更新率 |
用戶可在MinCap和MaxCap下模式下選擇4、8、32Hz。 |
|
顯示器類型 |
64×128像素LCD， 40×57毫米，具有背景照明，可調節對比度 |
|
厚度顯示 |
5位顯示，在標準模式下具有0.75英寸數字高度，在厚度+A掃描模式下具有0.25英寸數字高度，實心或空心數字耦合狀態指示器，射頻模式下A掃描視圖。 |
|

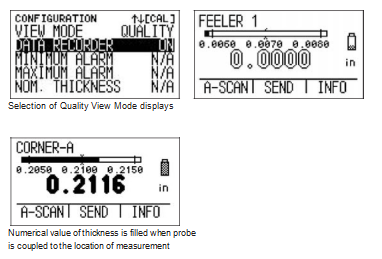

顯示模式 |
厚度(包括A掃描快照)
厚度+實時A掃描(可選)
小值捕獲和大值捕獲
壁厚減薄差值和比率
聲速模式(可選)
|
|
管理員鎖定 |
為校準、設置和數據記錄器而通過字母數字密碼進行鎖定。 |
|
I/O端口 |
雙向串行RS-232，波特率1200，9600，57600和115200 |
|
數據記錄器 |
可編程數據記錄器，每張64 MB SD卡上多120個文件(可選) |
|
文件格式 |
通過儀表鍵盤創建的網格。接受來自UltraMATE軟件創建的網格或用戶定義線性文件 |
|
電源 |
3節AA電池(堿性、鎳氫或鎳鎘電池)或可充電電池組 |
|
環保密封 |
外殼用耐沖擊、防塵和防濺型密封圈密封，符合IP65 |
|
重量尺寸 |
420克，帶電池。180x94x46毫米 |
|
溫度范圍 |
工作溫度-10～60℃，存放溫度：-20～70℃ |
|
工作語言 |
中文、英語、德語、法語、西班牙語、意大利語、俄語、日語 |
|
應用軟件 |
UltraMATELite和UltraMATE(可選) |

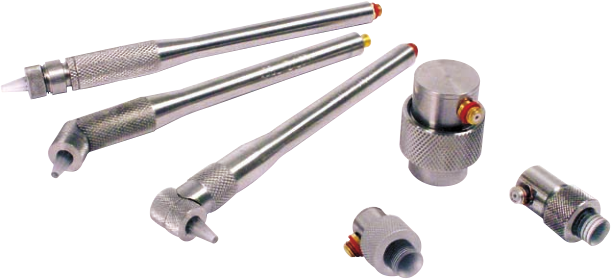

CL5高精度測厚儀探頭技術數據
|
型號
|
頻率
|
探頭接觸直徑
|
測量范圍
|
|
Alpha 2DFR
|
15MHz
|
7.6mm
|
0.18～25.4mm
|
|
Alpha 2F
|
10MHz
|
9.5mm
|
1.52～254mm
|
|
Alpha DFR-P
|
22MHz
|
7.6mm
|
0.13～3.8mm(塑料)
|
|
Alpha 2A Mini-DFR
|
20MHz
|
4.8mm
|
0.13～5.1mm
|
|
CA211A
|
5MHz
|
19.1mm
|
1.52～508mm
|
|
K-Pen
|
20MHz
|
1.7或2.3mm
|
0.02～4.4mm
|
